PCB板6层板制作工艺介绍

  • 发表时间:2020-06-12 16:30:25
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:

  随着电子产品需求的功能越来越多,PCB线路板的结构也越来越复杂。由于pcb板的空间限制,线路板也正在由单层向双层再向多层逐步“进化”。

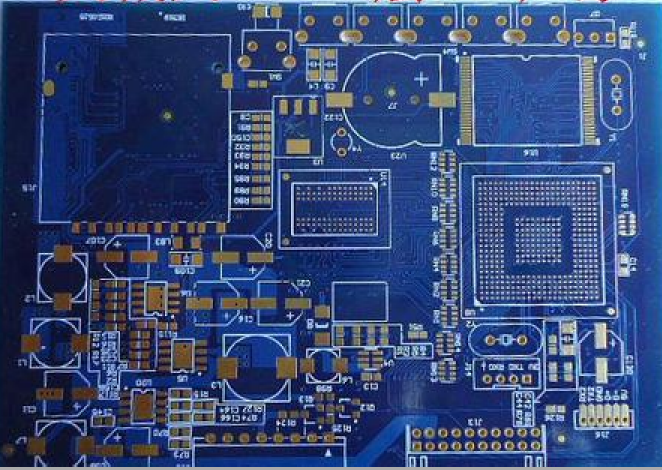

PCB板6层板制作工艺介绍

 6层PCB板制作工艺

  多层pcb线路板是由交替的导电图形层及绝缘材料层压粘合而成的一种印制电路板。导电图形的层数在三层以上,层间电气互连是通过金属化孔实现的。如果用一块双面板作为内层、两块单面板作为外层或两块双面板做内层、两块单面板作为外层,通过定位系统及绝缘黏结材料叠压在一起,并将导电图形按设计要求进行互连,就成为四层、六层印制电路板,也称为多层pcb线路板。

  多层pcb线路板一般用环氧玻璃布覆铜箔层压板制造,其制造工艺是在镀覆孔双面板的工艺基础上发展起来的。它的一般工艺流程都是先将内层板的图形蚀刻好,经过黑化处理后,按预定的设计加入半固化片进行叠层,再在上下表面各放一张铜箔,送进压机加热加压后,得到已制备好内层图形的一块“双面覆铜板”,然后按预先设计的定位系统,进行数控钻孔。钻孔后要对孔壁进行凹蚀处理和去钻污处理,然后就可按双面镀覆孔印制电路板的工艺进行下去。

  以上就是小编整理的关于“PCB板6层板制作工艺介绍”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
