pcb六层板如何分层(工程师分享)

  • 发表时间:2021-12-08 15:26:50
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有315个文字,预计阅读时间1分钟

  随着电子产品的功能越来越多,产品越来越复杂,以前的双面四层已经不能满足所有的需求,六层板是多数工程师的选择,但有一些朋友在设计的时候不知道如何分层,下面小编来详细的说一说。

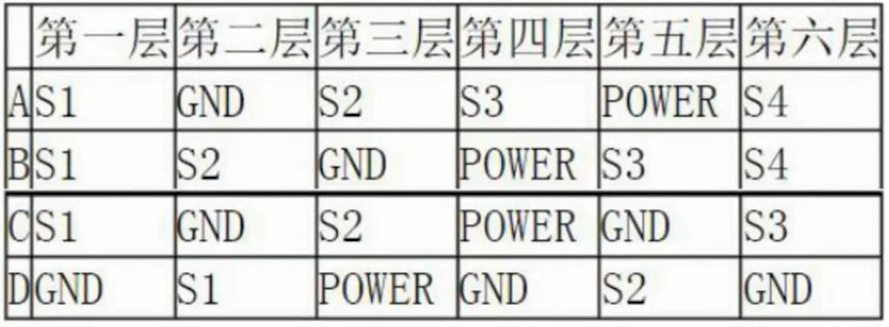

  A种情况,是常见的方式之一,S1是比较好的布线层。S2 次之。但电源平面阻抗较差。布线时应注意S2对S3层的影响。

  B种情况,S2层为好的布线层,S3层次之。电源平面阻抗较好

  C种情况,这种情况是六层板中最好的情况,S1, S2, S3都是好的布线层。电源平面阻抗较好。美中不足的是布线层同前两种情况少了一层。

  D种情况,在六层板中,性能虽优于前三种,但布线层少于前两种。此种情况多在背板中使用。

  以上就是小编整理的关于"pcb六层板如何分层",希望对大家有所帮助,如还有不清楚的地方,请联系我司客服。
