PCB板6层板中盲埋孔一阶和二阶如何查看?

  • 发表时间:2021-12-08 15:31:37
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有414个文字,预计阅读时间2分钟

  6层板盲埋孔一阶和二阶就是PCB加工的HDI制造工艺。

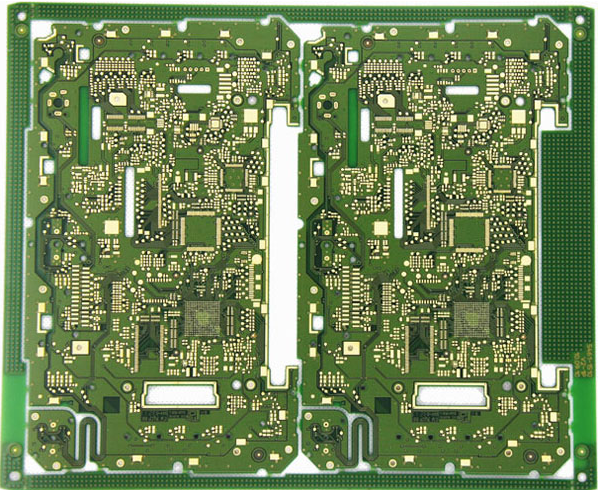

PCB板6层板中盲埋孔一阶和二阶如何查看?

  HDI:high Density interconnection的简称,高密度互连,非机械钻孔,微盲孔孔环在6mil以下,内外层层间布线线宽/线隙在4mil以下,焊盘直径不大于0.35mm的多层板制作方式称之为HDI板。

  PCB板6层板中盲埋孔一阶和二阶区分

  6层板中一阶,二阶是针对需要激光钻孔的板子来说的,即指HDI板.

  6层一阶HDI板指 盲孔:1-2,2-5,5-6. 即1-2,5-6需激光打孔.

  6层二阶HDI板指 盲孔:1-2,2-3,3-4,4-5,5-6. 即需2次激光打孔.首先钻3-4的埋孔,接着压合2-5,然后第一次钻2-3,4-5的激光孔,接着第2次压合1-6,然后第二次钻1-2,5-6的激光孔.最后才钻通孔.由此可见二阶HDI板经过了两次压合,两次激光钻孔.

  另外二阶HDI板还分为:错孔二阶HDI板和叠孔二阶HDI板,错孔二阶HDI板是指盲孔1-2和2-3是错开的,而叠孔二阶HDI板是指盲孔1-2和2-3叠在一起,例如:盲:1-3,3-4,4-6.

  依此类推三阶,四阶......都是一样的.

  以上就是小编整理的关于“PCB板6层板中盲埋孔一阶和二阶如何查看?”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
