PCB双面板的画法以及布线中的一些技巧

  • 发表时间:2021-12-25 09:40:43
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有1254个文字,预计阅读时间4分钟

  在当今激烈竞争的市场中,由于成本指标限制,设计人员常常使用双面板。尽管多层板(4层、6层及8层) 方案在尺寸、噪声和性能方面具有明显优势,成本压力却促使工程师们重新考虑其布线策略,采用双面板,但有部份朋友还不知道如何画板和在布线中的一些技巧,下面小编来详细的说一说。

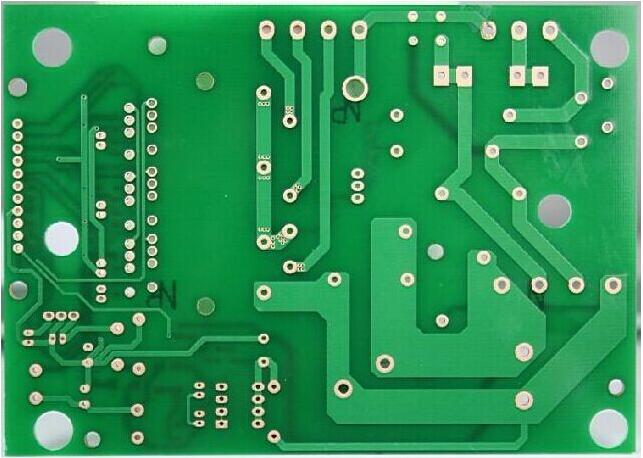

  PCB双面板的画法

  双层PCB板要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔。导孔是在pcb上,充满或涂上金属的小洞,它可以与两面的导线相连接。

  用PROTEL画双面pcb板子的时候,在TopLayer(顶层)上画导线连接元器件,就是在顶层画板;选择BottomLayer(底层),在底层上画导线连接元器件,就是在底层上画板。以上就是画双层PCB的基础。
PCB双面板的画法

  在画双层PCB板之前,先要确定好元器件的布局,而在布线的时候先布关键晶体、晶振电路,时钟电路,CPU等信号线,一定要遵守环流面积尽量小的原则。

  双层板在元器件合理布局确定后,紧接着先设计地网抄板电源线,再布重要线---敏感线、高频线,后布一般线---低频线。关键引线最好有独立的电源,地线回路,引线且非常短,所以有时在关键线边上布一条地线紧靠信号线,让它形成最小的工作回路。

  在画双层PCB板的时候,遵照“先大后小,先难后易”的布置原则,即重要的单元电路、核心元器件应当优先布局,布局中应参考原理框图,根据单板的主信号流向规律安排主要元器件。

  总的连线尽可能短,关键信号线最短;高电压、大电流信号与小电流,低电压的弱信号完全分开;模拟信号与数字信号分开;高频信号与低频信号分开;高频元器件的间隔要充分。

  布线技巧:

  使用自动布线器来设计PCB双面板是吸引人的。大多数的情形下,自动布线对纯数字的电路(尤其是低频率信号且低密度的电路)的动作不至于会有问题。但当尝试使用布线软件提供的自动布线工具做模拟、混合讯号或高速电路的布线时,可能会出现一些问题,而且有可能造成极严重的电路性能问题。

  关于布线有许多要考虑的事项,但较为困扰的问题是接地方式。假使接地路径是由上层开始,每个装置的接地皆经由在该层上的拉线连接到地线。对下层的每个装置而言,是由电路板右边的贯孔连接到上层而形成接地回路。使用者在检查布线方式时会看到的立即红色旗标表示存在多个接地回路。此外,下层的接地回路被一条水平信号线隔断。

  使用人工布线,要遵守下列的设计指南以确保良好的效果:

  1、将接地设计成一个接地面作为电流返回路径。

  2、将模拟接地面和数字接地面隔开。

  3、如果无法避免信号走线和接地放在同一层,将信号线和接地线设计成相互垂直以降低信号线对接地电流回路产生的干扰。

  4、将模拟电路放在电路板的旁边,数字电路系统放在最靠近电源处。可降低数字切换δi/δt 对模拟电路造成的影响。

  但须注意的是,这两片双层板在电路板的下层都有一个接地面。如此设计是为了让工程师在做故障排除时可以迅速地看到布线,此种方式常出现在装置制造商的示范和评估板上。但更典型的做法是在电路板的上层铺上接地面,以降低电磁干(EMI)。

  以上就是小编整理的关于“PCB双面板的画法以及布线中的一些技巧”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
