杭州pcb厂家:pcb设计中各层的作用

  • 发表时间:2019-06-09 10:48:56
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着电子行业的飞速发展,pcb的需求量也越来越大,pcb设计就显得尤为重要,要设计好合格的pcb,首先要了解清楚设计中各层的作用,下面杭州pcb厂家小编来详细的说一说。

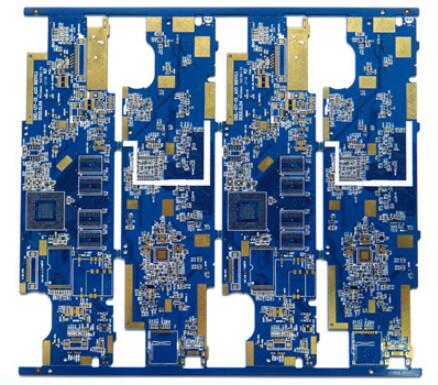

杭州pcb厂家

  pcb设计中各层的作用

  1、Mechanical(机械层)

  顾名思义是进行机械定型的就是整个PCB板的外观,其实我们在说机械层的时候就是指整个PCB板的外形结构。它也可以用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息。

  2、Keep out layer(禁止布线层)

  用于定义在线路板上能够有效放置元件和布线的区域。在该层绘制一个封闭区域作为布线有效区,在该区域外是不能自动布局和布线的。

  禁止布线层是定义我们在布电气特性的铜时的边界,也就是说我们先定义了禁止布线层后,我们在以后的布过程中,所布的具有电气特性的线是不可能超出禁止布线层的边界,常常有些习惯性把Keep out层作为机械层来使用,这种方式其实是不对的,所以建议大家进行区分,不然每次生产的时候板厂都要给你进行属性变更。

  3、Signal layer(信号层)

  信号层主要用于布置电路板上的导线。包括Top layer(顶层),Bottom layer(底层)和30个MidLayer(中间层)。Top层和Bottom层放置器件,内层进行走线。

  4、Top paste和Bottom paste(顶层、底焊盘钢网层)

  和焊盘大小是一样,这个主要是做SMT的时候可以利用来这两层来进行钢网的制作,在刚网上刚好挖一个焊盘大小的孔,再把这个钢网罩在PCB板上,用带有锡膏的刷子一刷就很均匀的刷上锡膏了,

  5、Top Solder和Bottom Solder(阻焊层)

  阻止绿油覆盖,我们常说的“开窗”,常规的敷铜或者走线都是默认盖绿油的,如果我们相应的在阻焊层处理的话,就会阻止绿油来覆盖,会把铜露出来,

  6、Internal plane layer(内部电源/接地层)

  该类型的层仅用于多层板,主要用于布置电源线和接地线,我们称双层板,四层板,六层板,一般指信号层和内部电源/接地层的数目。

  7、Silkscreen layer(丝印层)

  丝印层主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等。Altium提供了Top Overlay和Bottom Overlay两个丝印层,分别放置顶层丝印文件和底层丝印文件。

  8、Multi layer(多层)

  电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层—多层。一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来。

  9、Drill Drawing(钻孔层)

  钻孔层提供电路板制造过程中的钻孔信息(如焊盘,过孔就需要钻孔)。 Altium提供了Drill gride(钻孔指示图)和Drill drawing(钻孔图)两个钻孔层。

  以上就是杭州pcb厂家:http://www.pcbems.com/news/582.html 小编整理的关于pcb设计中各层的作用,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
