PCB阻抗匹配的主要类型及影响因素有哪些

  • 发表时间:2020-06-12 15:47:08
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  阻抗(Zo)定义:对流经其中已知频率之交流电流所产生的总阻力称为阻抗(Zo)。对印刷电路板而言,是指在高频讯号之下,某一线路层(signal layer)对其最接近的相关层(reference plane)总合之阻抗。

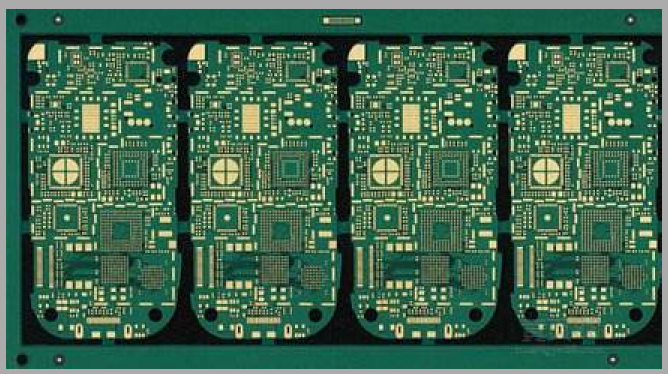

PCB阻抗匹配的主要类型及影响因素有哪些

  PCB阻抗匹配的主要类型及影响因素:

  1 阻抗类型:

  (1)特性阻抗 在计算机﹑无线通信等电子信息产品中, PCB的线路中的传输的能量, 是一种由电压与时间所构成的方形波信号(square wave signal, 称为脉冲pulse),它所遭遇的阻力则称为特性阻抗。

  (2)差动阻抗 驱动端输入极性相反的两个同样信号波形,分別由两根差动线传送,在接收端这两个差动信号相減。差动阻抗就是两线之間的阻抗Zdiff。

  (3)奇模阻抗 两线中一线對地的阻抗Zoo,两线阻抗值是一致。

  (4)偶模阻抗 驱动端输入极性相同的两个同样信号波形, 將两线连在一起时的阻抗Zcom。

  (5)共模阻抗 两线中一线对地的阻抗Zoe,两线阻抗值是一致,通常比奇模阻抗大。

  其中特性和差动为常见阻抗,共模与奇模等很少见。

  2 影响阻抗的因素:

  W—–线宽/线间 线寬增加阻抗变小,距离增大阻抗增大;

  H—-绝缘厚度 厚度增加阻抗增大;

  T——铜厚 铜厚增加阻抗变小;

  H1—绿油厚 厚度增加阻抗变小;

  Er—–介电常数 参考层 DK值增大, 阻抗減小;

  Undercut—-W1-W undercut增加, 阻抗变大。

  以上就是小编整理的关于“PCB阻抗匹配的主要类型及影响因素有哪些”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
