PCB线路板具体制作流程是怎样的

  • 发表时间:2020-06-12 15:35:40
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:
  • 本文有975个文字,预计阅读时间3分钟

  PCB线路板随着工艺技术的进步而不断变化着,但是,原则上不变的是一个完整的PCB电路板是需要通过打印电路板,再到裁剪电路板、处理覆铜板、转印电路板、腐蚀、钻孔、预处理、焊接经过这些生产工艺流程之后才可以通电。

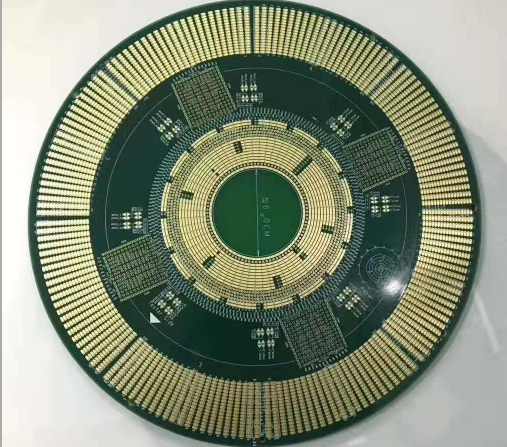

PCB线路板具体制作流程是怎样的

  PCB线路板具体制作流程

  1、打印电路板。

  将绘制好的电路板用转印纸打印出来,注意滑的一面面向自己,一般打印两张电路板,即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。

  2、裁剪覆铜板,用感光板制作电路板全程图解。

  覆铜板,也就是两面都覆有铜膜的线路板,将覆铜板裁成电路板的大小,不要过大,以节约材料。

  3、预处理覆铜板。

  用细砂纸把覆铜板表面的氧化层打磨掉,以保证在转印电路板时,热转印纸上的碳粉能牢固的印在覆铜板上,打磨好的标准是板面光亮,没有明显污渍。

  4、转印电路板。

  将打印好的电路板裁剪成合适大小,把印有电路板的一面贴在覆铜板上,对齐好后把覆铜板放入热转印机,放入时一定要保证转印纸没有错位。一般来说经过2-3次转印,电路板就能很牢固的转印在覆铜板上。热转印机事先就已经预热,温度设定在160-200摄氏度,由于温度很高,操作时注意安全!

  5、腐蚀线路板,回流焊机。

  先检查一下电路板是否转印完整,若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了,等线路板上暴露的铜膜完全被腐蚀掉时,将线路板从腐蚀液中取出清洗干净,这样一块线路板就腐蚀好了。腐蚀液的成分为浓盐酸、浓双氧水、水,比例为1:2:3,在配制腐蚀液时,先放水,再加浓盐酸、浓双氧水,若操作时浓盐酸、浓双氧水或腐蚀液不小心溅到皮肤或衣物上要及时用清水清洗,由于要使用强腐蚀性溶液,操作时一定注意安全!

  6、线路板钻孔。

  线路板上是要插入电子元件的,所以就要对线路板钻孔了。依据电子元件管脚的粗细选择不同的钻针,在使用钻机钻孔时,线路板一定要按稳,钻机速度不能开的过慢,请仔细看操作人员操作。

  7、线路板预处理。

  钻孔完后,用细砂纸把覆在线路板上的墨粉打磨掉,用清水把线路板清洗干净。水干后,用松香水涂在有线路的一面,为加快松香凝固,我们用热风机加热线路板,只需2-3分钟松香就能凝固。

  8、焊接电子元件。

  焊接完板上的电子元件,通电。

  目前传统的单层、双层、多层的线路板制作工艺流程是大同小异的。
